¿Qué es una terminal de carril Din?

Los gabinetes eléctricos, los paneles de control y los sistemas de automatización industrial dependen de un componente fundamental para organizar y distribuir la energía de manera segura y eficiente: elBloque de terminales de carril DIN. Ya sea que esté diseñando un nuevo gabinete de control o actualizando una instalación existente, comprender qué es un terminal de riel Din, cómo funciona y por qué es importante puede afectar significativamente la confiabilidad, la seguridad y los costos de mantenimiento a largo plazo de su sistema. Este artículo ofrece una mirada exhaustiva y técnicamente fundamentada a uno de los componentes más esenciales de la ingeniería eléctrica moderna.

EnYueqing TAER Electric Co., Ltd., nuestro equipo ha pasado años diseñando y fabricando soluciones de bloques de terminales de carril Din de alto rendimiento para clientes de las industrias de fabricación, energía, automatización de edificios y transporte en todo el mundo. En esta guía, cubrimos todo, desde definiciones básicas y parámetros de productos hasta mejores prácticas de instalación y criterios de selección, brindándole el conocimiento para tomar decisiones informadas y seguras para su próximo proyecto.

¿Qué es una terminal de carril Din y cómo funciona?

Un terminal de riel Din es un conector eléctrico modular y aislado diseñado para montarse en un riel metálico estandarizado, comúnmente conocido como riel DIN (Deutsche Institut fur Normung Rail), dentro de gabinetes eléctricos y paneles de control. Sirve como punto de unión central donde se conectan, organizan y distribuyen los conductores eléctricos a lo largo de una instalación. En lugar de depender de conexiones de cables sueltas o esquemas de cableado personalizados complejos, el bloque de terminales de riel Din proporciona un método limpio, repetible y que cumple con los códigos para administrar circuitos eléctricos.

El principio operativo fundamental es sencillo. Cada bloque de terminales alberga un elemento metálico conductor, generalmente hecho de aleación de cobre o latón estañado, encerrado dentro de una carcasa aislante retardante de llama. Los cables se insertan en los puertos del terminal y se aseguran mediante mecanismos de sujeción. El soporte de metal encaja o se desliza sobre el riel DIN, bloqueando el bloque firmemente en su lugar. Se pueden alinear varios bloques de terminales uno al lado del otro a lo largo del riel, creando un canal de cableado estructurado que es fácil de inspeccionar, probar y modificar.

Componentes funcionales clave de una normaBloque de terminales de carril DINincluir:

• Vivienda aislante:Generalmente está hecho de PA66 (poliamida) o policarbonato, lo que proporciona alta resistencia dieléctrica y retardo de llama según los estándares UL 94 V-0 o V-2.
• Barra de corriente/elemento conductor:Una barra de cobre o latón recubierta de níquel o estaño para resistir la corrosión y garantizar una conductividad estable en el tiempo.

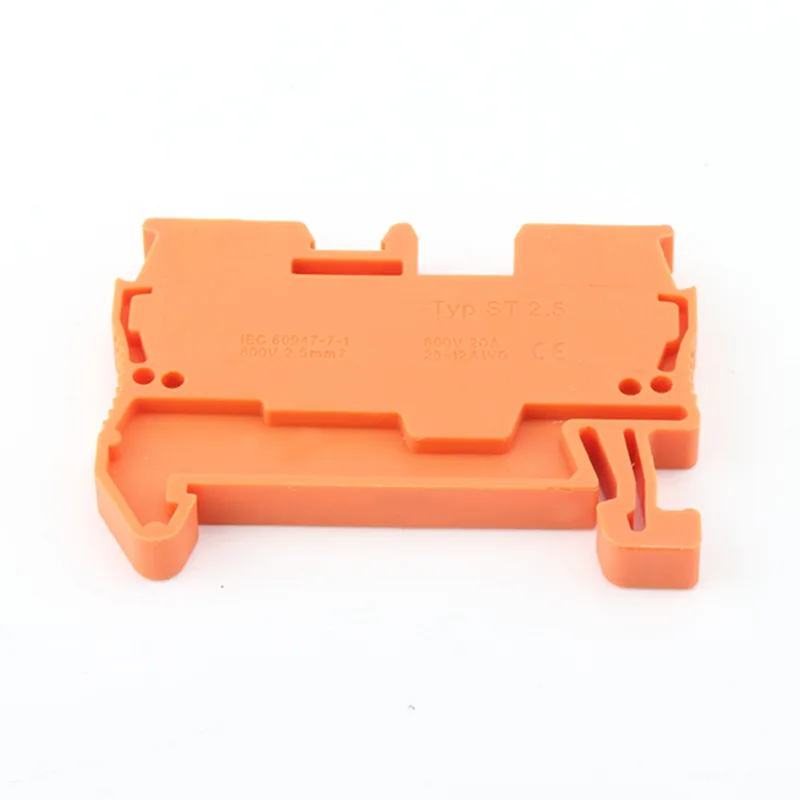

• Mecanismo de sujeción:Disponibles en diseños de abrazadera de tornillo, abrazadera de resorte, push-in o IDC (contacto de desplazamiento de aislamiento), cada uno de los cuales ofrece distintas ventajas en velocidad de cableado, resistencia a las vibraciones y accesibilidad al mantenimiento.
• Pie de montaje/clip de riel:La sección inferior de la carcasa que se bloquea en el carril DIN. La mayoría de los terminales modernos admiten perfiles de riel G EN 50022 de 35 mm y EN 50035.
• Puerto de accesorios:Ranuras o ranuras en el costado o en la parte superior de la carcasa para aceptar soportes de extremo, puentes de puente, placas divisorias y etiquetas de marcado.

La naturaleza modular de la terminal de carril Din significa que cada bloque se puede reemplazar o reconfigurar individualmente sin alterar las conexiones adyacentes, una ventaja fundamental para los equipos de mantenimiento que trabajan con cronogramas de producción ajustados. Nuestros ingenieros enCHTARHemos diseñado específicamente nuestra gama de productos de bloques de terminales de carril Din con puertos de prueba sin herramientas y carcasas codificadas por colores para reducir aún más el tiempo de servicio en el campo.

¿Cuáles son los tipos principales de bloques de terminales de riel Din?

No todos los bloques de terminales de carril Din son iguales. Diferentes configuraciones de circuitos, requisitos de seguridad y limitaciones de espacio requieren diferentes diseños de terminales. Comprender las categorías principales permite a los ingenieros y profesionales de adquisiciones especificar exactamente el producto adecuado para su aplicación.

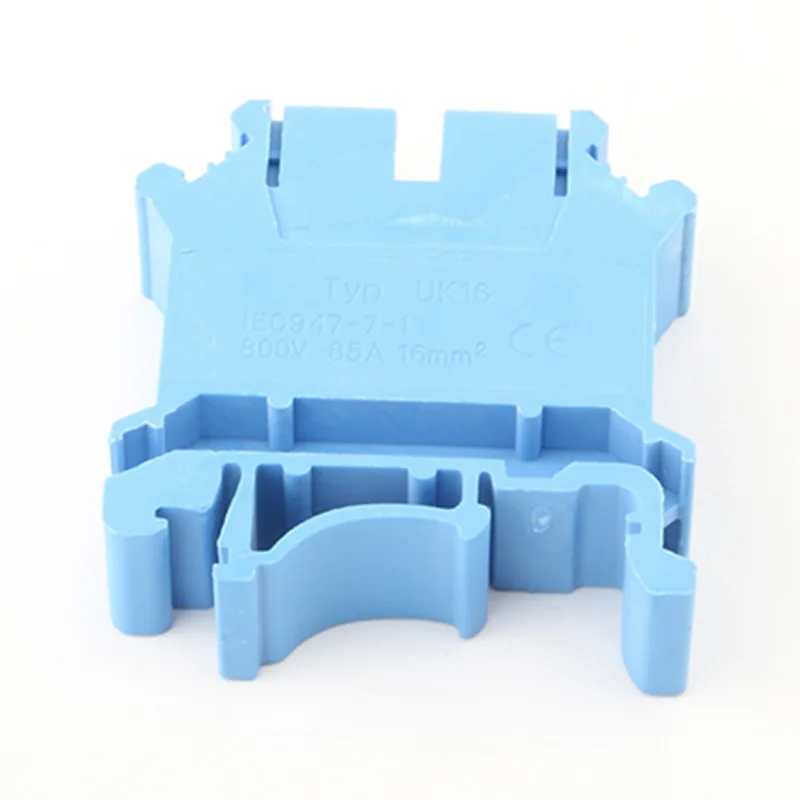

Bloques de terminales de paso

El tipo más común, utilizado para conexiones sencillas de conductor a conductor. La corriente pasa directamente a través de la barra colectora interna de una entrada de cable a la otra. Adecuado para distribución general de energía y circuitos de señal.

Bloques de terminales de tierra/tierra

Diseñado específicamente para establecer una ruta de conexión a tierra confiable. El elemento metálico interno está en contacto directo con el carril DIN, que a su vez está puesto a tierra. Están codificados por colores amarillo-verde según los estándares IEC 60445.

Bloques de terminales fusionados

Incorpore un portafusibles en miniatura dentro del cuerpo del terminal, proporcionando protección contra sobrecorriente a nivel de rama del circuito. Es posible reemplazar los fusibles sin desconectar los cables, lo que simplifica significativamente el mantenimiento.

Bloques de terminales de desconexión/aislamiento

Cuentan con un mecanismo de desconexión de cuchilla incorporado que permite abrir el circuito sin quitar los cables. Esencial en aplicaciones de prueba, medición y enclavamiento de seguridad.

Bloques de terminales de varios niveles

Apile dos o tres niveles de circuito verticalmente dentro de una sola huella de carcasa. Nuestra fábrica suministra variantes de dos y tres pisos que reducen los requisitos de ancho de panel hasta en un 60 % en comparación con las filas equivalentes de un solo nivel.

Bloques de terminales de sensores/actuadores

Diseñado para cableado de sensores de 24 VCC en sistemas de automatización. Incluya indicadores LED integrados, protección de diodos y entradas multiconductores para simplificar las conexiones de dispositivos de campo.

¿Qué parámetros del producto definen un bloque de terminales de carril DIN de alta calidad?

Seleccionar un bloque de terminales de riel Din basándose únicamente en el precio es un error que genera fallas, reclamos de garantía y costosos tiempos de inactividad. La selección correcta comienza con una comprensión clara de los parámetros técnicos que definen el rendimiento, la seguridad y la longevidad. EnCHTAR, nuestros productos de bloques de terminales de riel Din están clasificados y probados según los siguientes parámetros críticos:

Parámetros eléctricos

• Tensión nominal:El voltaje de funcionamiento continuo máximo que el terminal puede manejar con seguridad. Nuestra gama estándar cubre variantes de 250 V, 400 V, 600 V, 800 V y 1000 V CA/CC.
• Corriente nominal:La capacidad máxima de corriente continua. Nuestra línea de productos abarca desde terminales de 6 A (nivel de señal) hasta 125 A (distribución de energía pesada).
• Rigidez dieléctrica:Probado a 2x voltaje nominal + 1000 V durante 1 minuto según IEC 60947-7-1. Esto confirma que el aislamiento no se romperá en condiciones de sobretensión.
• Resistencia de contacto:Medido en miliohmios. Una menor resistencia de contacto significa menos generación de calor y una mejor eficiencia energética. Nuestros terminales se prueban para mantener la resistencia de contacto por debajo de 5 mO durante toda su vida útil.
• Clasificación de resistencia a cortocircuitos:La corriente de falla máxima que el terminal puede soportar sin falla estructural. Crítico para paneles protegidos por disyuntores aguas arriba.

Parámetros mecánicos

• Rango de entrada de cables:La sección transversal mínima y máxima del conductor que el terminal puede aceptar, expresada en mm2 o AWG. Nuestra gama admite cables sólidos o trenzados de 0,5 mm2 a 95 mm2.
• Par de sujeción (tipo tornillo):El par de apriete especificado en Nm. Tanto el torque excesivo como el insuficiente son modos de falla. Nuestras hojas de datos especifican valores exactos para cada tamaño de producto.
• Material de la carcasa:PA66 GF30 (poliamida reforzada con fibra de vidrio) para terminales estándar; Policarbonato disponible para paneles de inspección de alta transparencia.
• Clasificación de inflamabilidad:UL 94 V-0 como estándar en toda nuestra gama de bloques de terminales de riel Din, lo que significa que se autoextingue dentro de los 10 segundos posteriores a la eliminación de la llama.
• Rango de temperatura de funcionamiento:El rango estándar es de -40 grados C a +120 grados C, adecuado tanto para gabinetes de exterior como para entornos industriales de alta temperatura.
• Grado de Protección:Los propios bloques de terminales suelen tener una clasificación IP20; el gabinete proporciona la clasificación IP externa.

Tabla completa de referencia de parámetros del producto

¿Por qué el bloque de terminales de carril Din es el estándar de la industria para el cableado de paneles?

Ingenieros y fabricantes de paneles de todo el mundo han convergido en el bloque de terminales de carril Din como su método de cableado preferido por razones muy prácticas. Comprender estas razones ayuda a justificar la inversión en terminales de calidad y explica por qué las alternativas deficientes crean riesgos a largo plazo.

El beneficio de la estandarización por sí solo es significativo. El perfil del carril DIN está definido por normas internacionales (EN 50022, EN 50023, EN 50035), lo que significa que los bornes de nuestra fábrica deYueqing TAER Electric Co., Ltd.Son físicamente intercambiables con accesorios estándar en todo el mercado. Esto protege a los clientes de la dependencia de una sola fuente y simplifica la construcción de paneles globales donde se requiere abastecimiento local.

Más allá de la estandarización, el bloque de terminales de carril Din ofrece ventajas mensurables en cada fase del ciclo de vida de un proyecto:

• Fase de Diseño:El diseño modular permite a los ingenieros calcular la capacidad actual exacta y los requisitos de espacio sin configuraciones personalizadas complejas. Los símbolos CAD estándar y los modelos 3D aceleran el diseño del diseño del panel.
• Fase de Fabricación:El montaje a presión es significativamente más rápido que las tiras de terminales montadas con pernos. Las variantes con abrazadera de resorte permiten la inserción de cables con una sola mano y sin herramientas, lo que reduce el tiempo de montaje del panel entre un 30 % y un 50 % en nuestras pruebas de fábrica.
• Fase de prueba:Los accesorios de desconexión y enchufe de prueba permiten aislar y probar los circuitos individualmente sin alterar las conexiones vecinas, lo que reduce el tiempo de puesta en servicio y el riesgo de errores de cableado cruzado.
• Fase de Mantenimiento:El reemplazo de terminales individuales sin recableado completo del panel se traduce en tiempos de reparación medidos en minutos en lugar de horas. Las carcasas codificadas por colores y los marcadores impresos permiten a los técnicos rastrear circuitos al instante.
• Fase de Cumplimiento:El cumplimiento de IEC 60947-7-1 y UL 508A está precertificado a nivel de componente, lo que simplifica las auditorías de certificación a nivel de panel para los clientes finales.

Nuestros clientes informan constantemente que cambiar a un diseño de bloque de terminales de riel Din correctamente especificado reduce las fallas de cableado del panel en más de un 40 % y reduce la duración promedio de las llamadas de mantenimiento a la mitad. Estas no son mejoras marginales: se traducen directamente en menores reclamos de garantía, mayor satisfacción del cliente y menor costo total de propiedad durante una vida útil del panel de 10 a 20 años.

¿Cómo se selecciona el terminal de carril Din adecuado para su aplicación?

Seleccionar el bloque de terminales de riel Din correcto requiere hacer coincidir los parámetros nominales del producto con las condiciones operativas reales del circuito, aplicando márgenes de seguridad adecuados. Un proceso de selección sistemático evita tanto la especificación excesiva (costo innecesario) como la especificación insuficiente (riesgo de seguridad y confiabilidad).

Siga estos pasos como marco de selección estructurado:

1. Defina el voltaje y la corriente del circuito:Comience con el voltaje de funcionamiento real y la corriente continua máxima del circuito. Aplique un factor de reducción de al menos el 20 % para temperaturas ambiente superiores a 40 grados C o para filas de terminales de alta densidad donde se produce acumulación térmica.
2. Determine el tipo de cable y la sección transversal:Confirme si los conductores son cables sólidos, de hilos finos o flexibles terminados en casquillos. Cada tipo tiene diferentes requisitos de sujeción. Los terminales con abrazadera de resorte generalmente manejan mejor el cable trenzado fino que los diseños con abrazadera de tornillo sin casquillos.
3. Identificar las condiciones ambientales:El rango de temperatura de funcionamiento, la presencia de vibración (elija una abrazadera de resorte para entornos con mucha vibración), la exposición a sustancias químicas y el grado de contaminación influyen en la selección del material de la carcasa y del revestimiento de los contactos.
4. Consulta las certificaciones requeridas:Los mercados norteamericanos requieren terminales listados por UL/CSA. Los mercados europeos exigen el marcado CE. Las aplicaciones solares y de vehículos eléctricos pueden requerir certificaciones TUV o IEC 62196 adicionales. Nuestra gama de productos de bloques de terminales de carril DIN incluye opciones totalmente certificadas para los principales mercados.
5. Seleccione la tecnología de conexión:Abrazadera de tornillo para mayor flexibilidad y reparabilidad en campo; abrazadera de resorte para inmunidad a la velocidad y las vibraciones; push-in para cableado automatizado de gran volumen; IDC para aplicaciones de cable plano.
6. Planifica los accesorios:Los soportes de los extremos, los puentes, las tiras de marcado, las placas divisorias y los tapones de prueba deben especificarse en la etapa de diseño para evitar demoras en el abastecimiento durante la construcción del panel.

Comparación de tecnologías de conexión

Nuestro equipo técnico enYueqing TAER Electric Co., Ltd.está disponible para revisar los esquemas de su panel y recomendar la especificación óptima del bloque de terminales de riel Din para su aplicación. Brindamos consulta técnica previa a la venta gratuita para proyectos calificados.

¿Cómo fabrica Yueqing TAER Electric Co., Ltd. terminales de riel Din?

La fabricación de bloques de terminales de riel Din de calidad requiere precisión en cada etapa, desde la selección de la materia prima hasta las pruebas del producto terminado. EnYueqing TAER Electric Co., Ltd., nuestro proceso de producción se basa en estrictos principios de gestión de calidad, con la certificación ISO 9001 que rige cada paso de fabricación.

Nuestra fábrica opera líneas de producción dedicadas para cada familia de bloques de terminales, respaldadas por fabricación interna de herramientas y moldes. Esto le brinda a nuestro equipo de ingeniería la flexibilidad de personalizar las dimensiones de la carcasa, los códigos de color y las configuraciones de marcado para clientes OEM sin las restricciones de cantidad mínima de pedido que normalmente se aplican cuando se abastece de empresas comerciales.

Nuestro proceso de control de calidad

• Inspección de material entrante:Todas las materias primas de aleaciones de cobre, latón y polímeros se prueban por lotes a su llegada. La pureza del cobre, la resistencia a la tracción y la inflamabilidad del polímero se verifican antes de que los materiales entren en producción.
• Control dimensional en proceso:Los sistemas de inspección por visión automatizados verifican las dimensiones de la carcasa y la geometría de contacto en cada ciclo de estampado y moldeo por inyección. Las piezas fuera de tolerancia se rechazan automáticamente.
• Pruebas de resistencia de contacto:Se prueba la resistencia de contacto del 100% de los bloques de terminales terminados utilizando un sistema de medición de miliohmios de cuatro hilos. Las unidades que superen el umbral de 5 mO se eliminan del lote de producción.
• Pruebas de rigidez dieléctrica:En cada lote de producción se realizan pruebas de muestras aleatorias a 2x voltaje nominal + 1000 V según IEC 60947-7-1.
• Prueba de fuerza de extracción:La fuerza de retención del cable se mide en unidades de muestra para confirmar que el rendimiento del mecanismo de sujeción cumple con las especificaciones.
• Validación de envejecimiento térmico:Las pruebas de envejecimiento acelerado a 120 grados C durante 1000 horas verifican que los materiales de la carcasa y de contacto mantienen sus propiedades durante la vida útil esperada del producto.

Nuestra fábrica envía productos de bloques de terminales de carril DIN a clientes en más de 40 países. Nuestro embalaje de exportación está diseñado para proteger contra daños durante el tránsito y la exposición a la humedad, con paquetes desecantes incluidos en cada caja para envíos de transporte marítimo. Los plazos de entrega para los artículos del catálogo estándar suelen ser de 7 a 15 días hábiles desde la confirmación del pedido.

Conclusión

El bloque de terminales de carril Din es mucho más que un accesorio de cableado pasivo. Es un componente diseñado con precisión que influye directamente en la seguridad, confiabilidad y mantenibilidad de cada panel eléctrico y sistema de control del que forma parte. Desde bloques de alimentación que manejan circuitos de distribución general hasta variantes con fusibles y desconexión que protegen cargas críticas, cada producto de nuestra gama enYueqing TAER Electric Co., Ltd.está diseñado y fabricado para ofrecer un rendimiento constante a lo largo de décadas de servicio.

La elección del terminal de carril Din adecuado comienza con una comprensión clara de los parámetros del circuito, las condiciones ambientales y los requisitos de certificación. Continúa seleccionando un fabricante que controle la calidad desde la materia prima hasta el producto terminado, no uno que ensamble componentes provenientes de proveedores no verificados. Nuestra línea de productos de bloques de terminales de riel Din está respaldada por documentación técnica completa, informes de pruebas certificados y un equipo de ingeniería dedicado y listo para respaldar su proyecto desde la especificación hasta la puesta en servicio.

Si está evaluando soluciones de terminales de riel Din para un nuevo diseño de panel, una actualización del sistema o un producto OEM que requiere continuidad del suministro a largo plazo, nuestro equipo enYueqing TAER Electric Co., Ltd.está listo para ayudar. Nuestro catálogo de productos cubre más de 300 SKU estándar, con configuraciones personalizadas disponibles en todas las familias de productos.
